KONFIGURASI EIGRP DAN OSPF

EIGRP

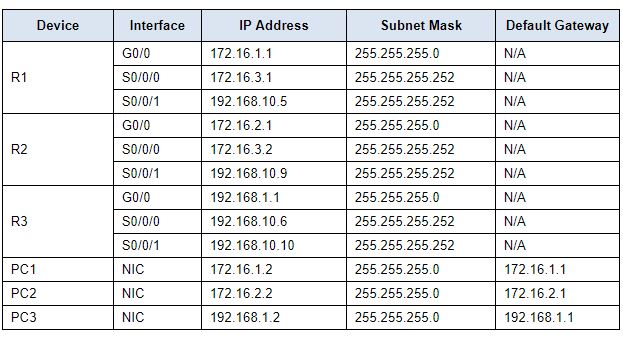

Setting EIGRP pada 3 router ( R1,R2,R3 ) diketahui :

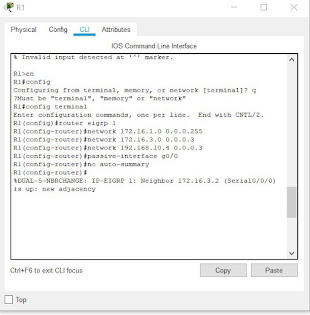

Pada Router R1 :

• R1>en
• R1#config terminal
• R1(config)#router eigrp 1
• R1(config-router)#network 172.16.1.0 0.0.0.255
• R1(config-router)#network 172.16.3.0 0.0.0.3
• R1(config-router)#network 192.168.10.4 0.0.0.3
• R1(config-router)#passive-interface g0/0
• R1(config-router)#no auto-summary

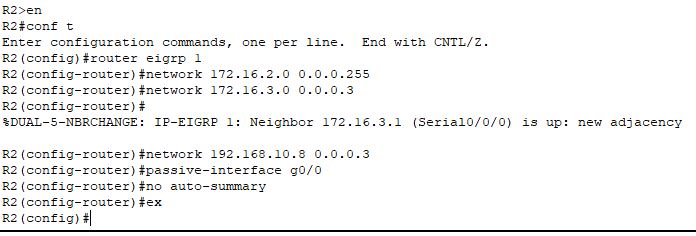

 Pada Router R2 :

• R2>en
• R2#conf t
• R2(config)#router eigrp 1
• R2(config-router)#network 172.16.2.0 0.0.0.255
• R2(config-router)#network 172.16.3.0 0.0.0.3
• R2(config-router)#
• R2(config-router)#network 192.168.10.8 0.0.0.3
• R2(config-router)#passive-interface g0/0
• R2(config-router)#no auto-summary
• R2(config-router)#ex

 Pada Router R3 :



• R3>en
• R3#conf t
• R3(config)#router eigrp 1
• R3(config-router)#network 192.168.1.0 0.0.0.255
• R3(config-router)#network 192.168.10.5 0.0.0.3
• R3(config-router)#network 192.168.10.9 0.0.0.3
• R3(config-router)#passive-interface g0/0
• R3(config-router)#no auto-summary



File Pengerjaan : Google Drive



OSPF

Settinglah OSPF pada 3 router, diketahui :



Pada Router R1 :

• R1>en
• R1#conf t
• R1(config)#router ospf 10
• R1(config-router)#router-id 1.1.1.1
• R1(config-router)#network 172.16.1.0 0.0.0.255 area 0
• R1(config-router)#network 172.16.3.0 0.0.0.3 area 0
• R1(config-router)#network 192.168.10.4 0.0.0.3 area 0
• R1(config-router)#passive-interface gigabitethernet 0/0

Pada Router R2 :

• R2>en
• R2#conf t
• R2(config)#router ospf 10
• R2(config-router)#router-id 2.2.2.2
• R2(config-router)#network 172.16.2.0 0.0.0.255 area 0
• R2(config-router)#network 172.16.3.0 0.0.0.3 area 0
• R2(config-router)#network 192.168.10.8 0.0.0.3 area 0
• R2(config-router)#passive-interface gigabitethernet 0/0

 Pada Router R3 :

• R3>en
• R3#conf t
• R3(config)#router ospf 10
• R3(config-router)#router-id 3.3.3.3
• R3(config-router)#network 192.168.1.0 0.0.0.255 area 0
• R3(config-router)#network 192.168.10.4 0.0.0.3 area 0
• R3(config-router)#network 192.168.10.8 0.0.0.3 area 0
• R3(config-router)#passive-interface gigabitethernet 0/0

 File pengerjaan :  Google Drive
